Металлические пластины и фасонка

Изготовление металлических пластин

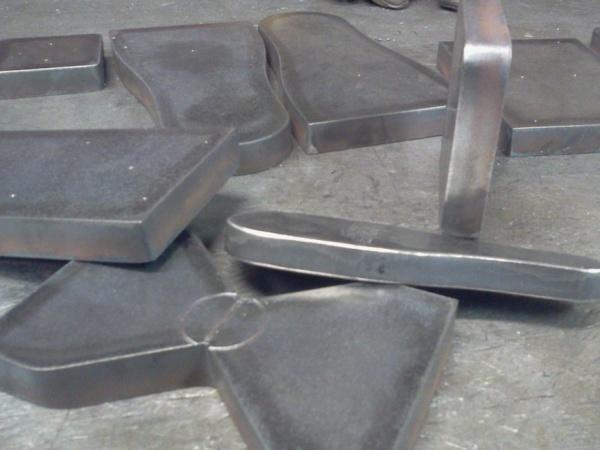

Изготовление пластин и фасонных элементов* - это та задача, которая регулярно встречается в составе заказов по изготовлению практически любых металлоконструкций, будь то колонны, закладные детали, лестницы или заборы. В нашей практике приходится иметь дело как с простым прямоугольными деталями, так и с необходимостью обеспечить сложный фигурный раскрой с минимальным отходом, для чего применяется соответствующее оптимизационное ПО.

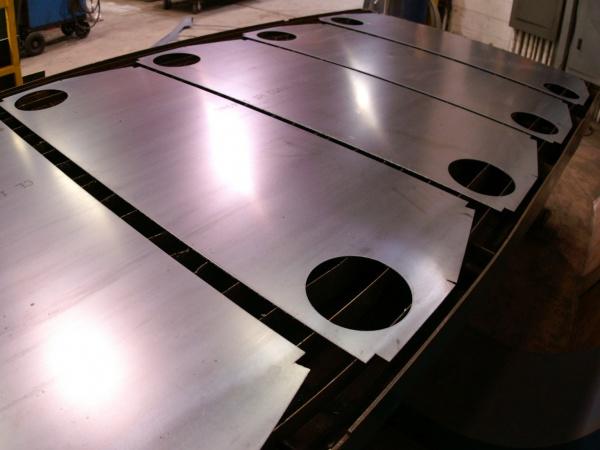

99% заказов на пластины мы выполняем на нашем станке газо-плазменной резки. Использование плазмотрона Hypertherm MAX 200 позволяет кроить листы толщиной до 25 мм с достаточно высоким качеством реза (так, конусность составляет всего 3°). Для более толстых материалов толщиной от 25 до 200 мм на станке установлен также газовый резак Harris.

*Фасонка — это деталь в виде пластины, выполненная из листового материала и отвечающая за сопряжение различных сегментов конструкции.

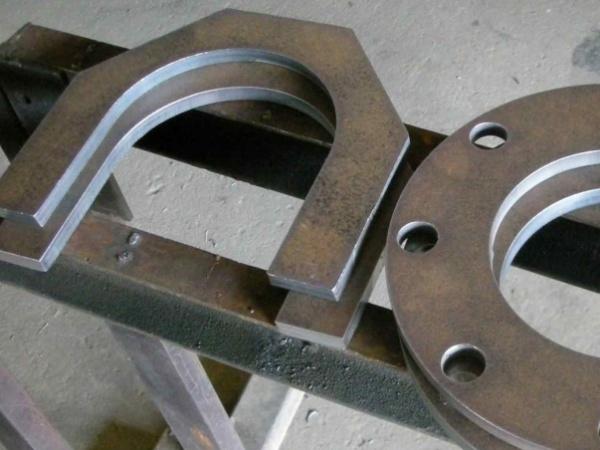

Типичным примером фасонного элемента являются фланцы для сопряжения ферм, труб и проч.

Опорная пластина в каркасе рамы и приваренные к ней косынки.

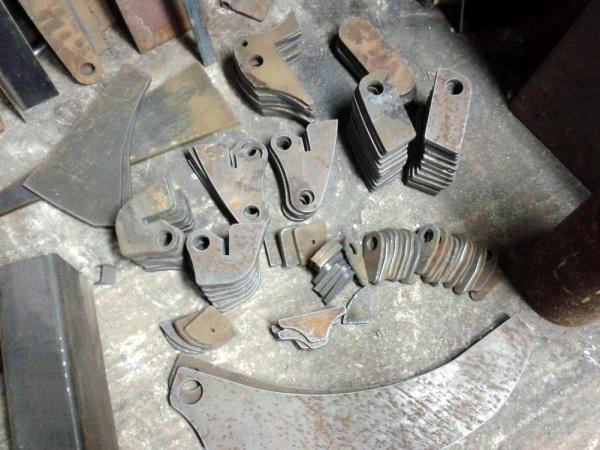

Вырезаемые пластины могут быть самого различного назначения:

  • ребра жесткости,
  • косынки,
  • основания стоек,
  • пятки,
  • фланцы.

Отдельно стоит отметить, что технология изготовления отверстий в пластине не всегда совпадает с технологий получения самой пластины. Так, часто фасонный элемент может быть вырезан на плазменном станке, но отверстия допустимо исключительно сверлить либо фрезеровать.

В зависимости от их назначения фасонки выбирается и метод резки, ведь необходимо учитывать такие факторы, как требования к качеству торцев и допустимость или недопустимость термических деформаций, которые могут возникнуть в детали в процессе раскроя. В ряде случаев требуется дополнительная обработка пластин после резки, например удаление окалины на торцах или шлифовка рабочих поверхностей изделия. Так, для особо ответственных фланцев, которые встречаются, скажем, в конструкциях вышек и мачт, необходимо проводить фрезерование и шлифовку, иначе не удастся выполнить требования по волнистости рабочей поверхности.

Гнутые пластины

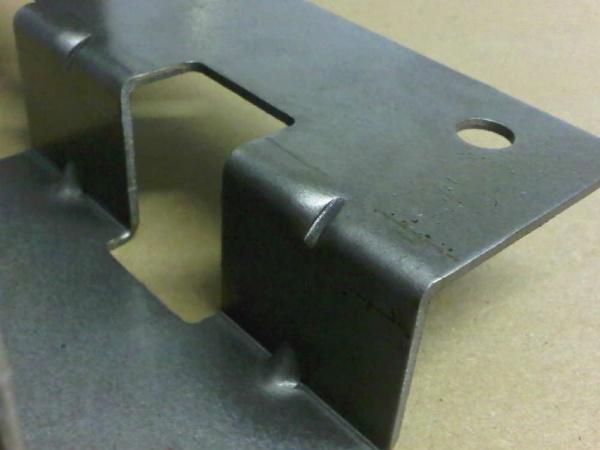

Гнутые пластины.

Часто при изготовлении пластин необходима сопутствующая задача их последующей гибки. Такая потребность возникает регулярно в производстве кронштейнов, закладных деталей или гнутых профилей. Для таких случаев в распоряжении нашего производства имеется гидравлический листогибочный пресс с рабочим усилием 80 тн, способный работать с материалом толщиной до 10 мм.
