Металлические колонны

При строительстве зданий из металлоконструкций базовым и одним из наиболее ответственных элементов являются колонны, ведь именно на них в результате передаются все внешние нагрузки, воздействующие на объект. Даже в процессе возведения какого-либо сооружения из металла, монтаж колонн является первоочередной задачей, следующей за подготовкой фундамента. Их тщательным образом выставляют, выравнивают, а уже после к ним закрепляются все остальные элементы каркаса: продольные и поперечные балки, перекрытия, стойки фахверка, фермы и проч. По этой причине изготовление металлических колонн является особенно ответственной задачей, в ходе выполнения которой должны предъявляться повышенных требования к качеству сварки и выполнению технических условий рабочими.

Проектирование и расчет колонн

Любую колонну, какой бы сложной она не была на первый взгляд, можно разделить на 3 основных элемента: оголовок, стержень и база.

Оголовок

Верхняя часть колонны. Воспринимает внешние нагрузки и передает их на стержень колонны и далее на фундамент.

Стержень

Средняя часть колонны, ее рабочая зона. В случае необходимости стержень может быть усилен косынками (в местах сопряжения с оголовком и базой) и ребрами жесткости.

База

Место закрепления колонны к фундаменту, которое осуществляется, как правило, через анкерные болты.

Состав колонны

Поперечное сечение колонны может иметь достаточно замысловатую форму, но в большинстве случаев проектировщики применяют:

  • горячекатанный двутавр,
  • профильную прямоуголную трубу,
  • круглую трубу.

Конечный размер поперечного сечения подбирается после проведения расчетов на прочность. Колонны работают на сжатие, а такой тип нагружения не является экстримальным с точки зрения достяжения предела текучести и последующего номинального разрушения. Намного критичней для колонны является потеря ее устойчивости, восприимчивость к которой во многом определяется не столько ее конструкцией, сколько тем, как колонна взаимодействует с другими элементами здания (есть ли поперечные связи, стойки фахверка и др.).

Нестандартная опора колонны

Нестандартная опора колонны.

Типы колонн

По конструктиву поперечного сечения несущие колонны можно разделить на несколько типов:

Колонна постоянного сечения

Колонна постоянного сечения

Колонна состоит из единого стержня, ярковыраженной подкрановой консоли и основания. Такие колонны обычно встречаются в бескаркасных зданиях, в ангарах, складах. На них возможна установка подвесного транспортного оборудования с грузоподъемностью не более 20 тн. Могут применяться как в одно- так и в многоэтажных зданиях. Габарит сечения такой колонны не изменяется, но при этом площадь сечения может варьироваться по высоте в соответствии с расчетными усилиями.

Колонна ступенчатая

Колонна ступенчатая

В случае, когда в здании предполагается установка кран-балки высокой грузоподъемности, от 20 тн и выше. Такая конструкция увеличивает жесткость колонны на изгиб и существенно снижает склонность к потере устойчивости. Ступенчатая колонна состоит из двух ветвей: основной несущей, на которую опираются фермы кровли помещения, и подкрановой, на которую приходится нагрузка непосредственно от кран-балки грузоподъемного оборудования.

Колонна раздельная

Колонна раздельная

Такие колонны встречаются не часто и используются лишь в исключительных случаях:

  • при низком расположении кранов большой грузоподъемности;
  • при многоярусном расположении кранов;
  • при реконструкции цехов (например, при увеличении числа пролетов).

Колонны могут воспринимать нагрузку различным образом относительно своей оси.

  • Центрально-сжатые колонны


    Результирующие нагрузки от балок, ферм, перекрытий и др. проходят строго вдоль осевой линии колонны, что создает центральное сжатие сечения. В зданиях с таким типом нагружения колонн горизонтальные нагрузки воспринимаются дополнительными поперечными связями.

  • Внецентренно-сжатые колонны


    Для такой колонны сжимающая результирующая сила приложена на некотором растоянии от центральной оси, что создает изгибающий момент. Дополнительно на колонну могут действовать и продольные усилия. В таких случаях колонна может иметь и несимметричное сечение для более равномерного внутрененнего распределения напряжений, что позволяет сэкономить материал и уменьшить массу изделия.

Изготовление металлических колонн на заводе СтройМонтажСервис-М

В своей практике мы имели опыт работы со всеми перечисленными выше типами колонн, причем не только в вопросах изготовления, но и проектирования. Наши инженеры всегда оценивают качества присылаемого проекта, и поэтому в случае необходимости могут дать рекомендации по конструктиву элементов колонн. Они принимают участие на всех этапах изготовления, контроллируя его процесс, ведь колонна - очень и очень ответственный элемент конструкции здания! Это позволяет нам гарантировать высокое качество нашей продукции и заставляет наших заказчиков обращаться к нам снова по вопросам как изготовления, так и монтажа металлических колонн.

Колонны и балки

Колонны и балки каркаса склада.

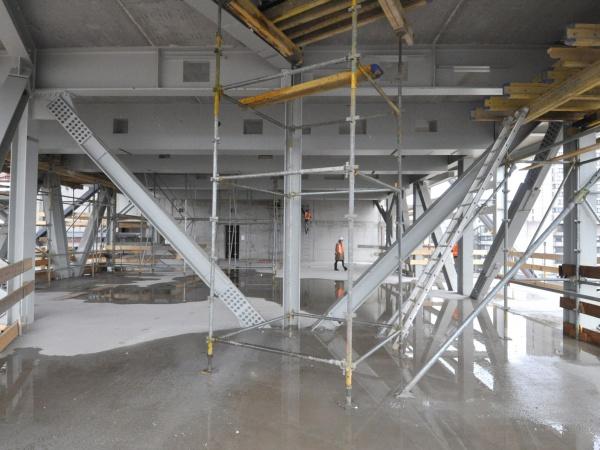

Фото Колонны и стойки фахверка
Фото База стойки из квадратной трубы

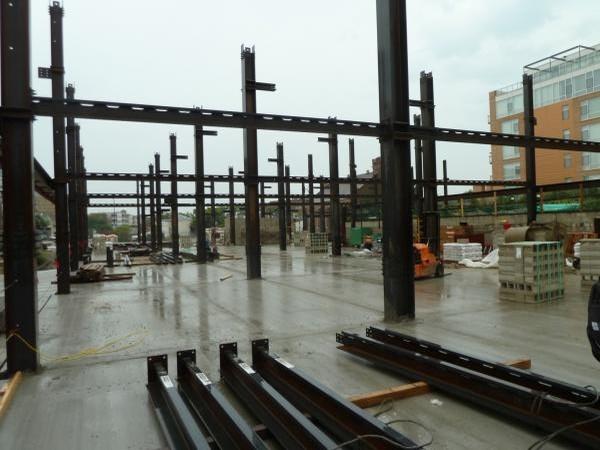

Фото Подготовка к монтажу перекрытий здания после установки колонн
Фото Несущие колонны и элементы перекрытия

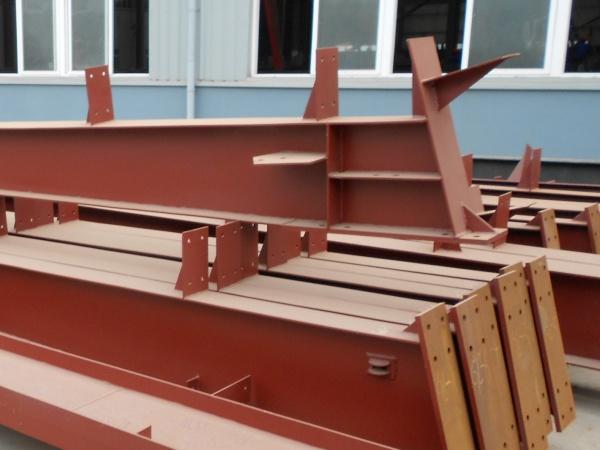

Фото Перекрытия здания

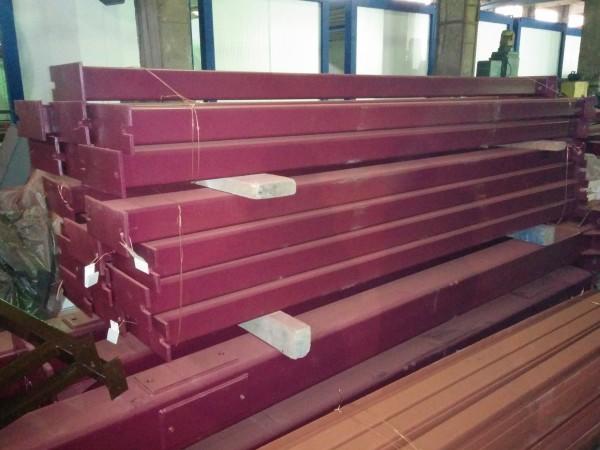

Фото Опорные колонны из профильной трубы

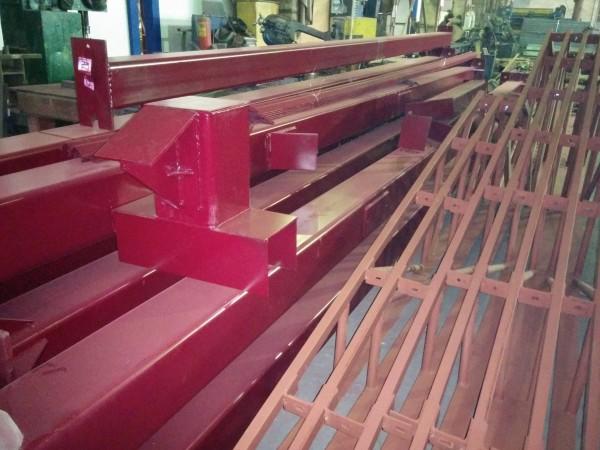

Фото Колонны и фермы в нашем цеху металлоконструкций
