Сборно-разборный модуль

Концепция разборного блока

Нередко бывает так, что объект монтажа находится на значительном удалении от нашего завода. В этом случае существенными становятся транспортные расходы, значительно увеличивая свою долю в общей стоимости заказа. Именно для таких ситуаций нами и был создан сборно-разборный модуль "Универсал". По прочности и несущей способности он не уступает базовому сварному модулю, но позволяет сэкономить место при транспортировке и, как следствие, снизить стоимость доставки.

Общий вид сборно-разборного модуля

Общий вид сборно-разборного модуля

Интерьер базового сборно-разборного модуля

Интерьер базового сборно-разборного модуля

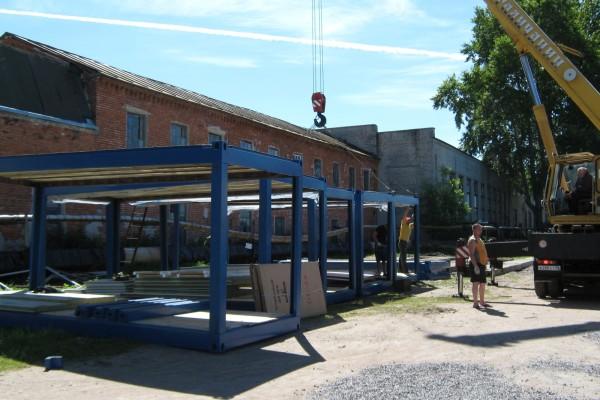

Сборно-разборный каркас

Сборно-разборный каркас

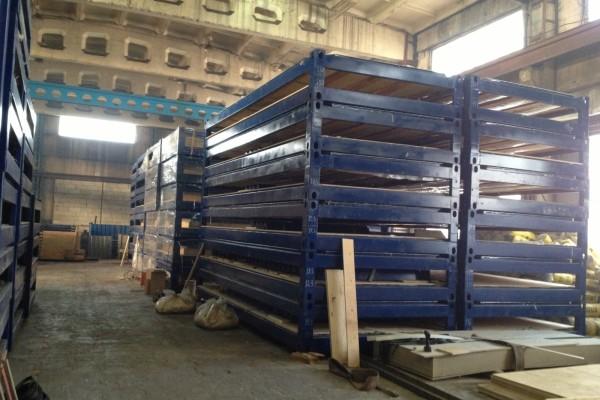

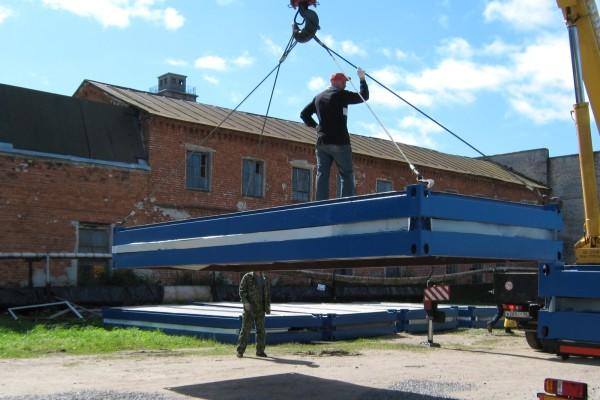

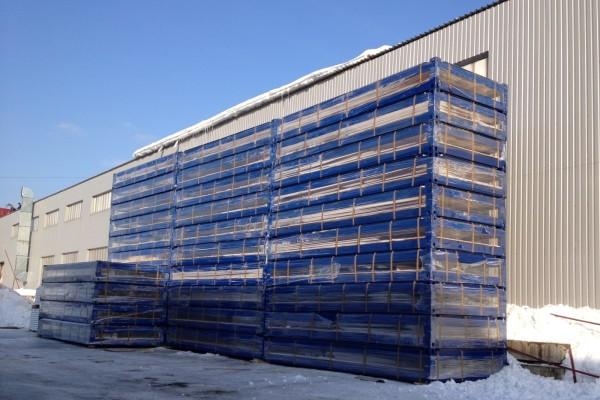

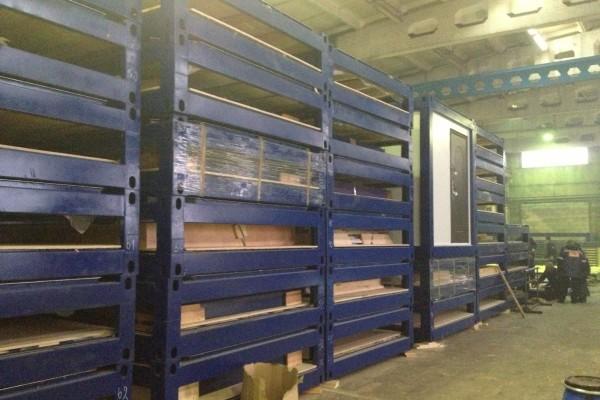

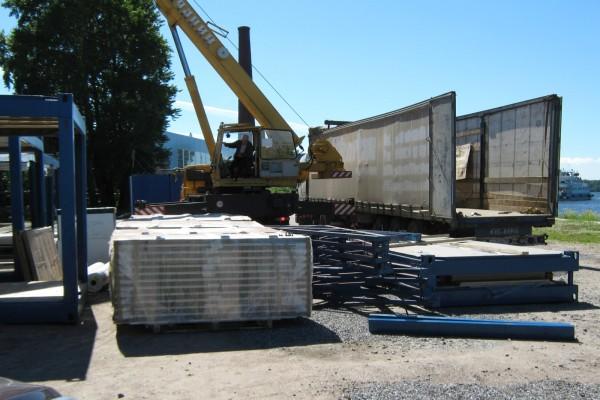

В данной модификации блок-контейнера угловые стойки не жестко привариваются на производстве к верхнему и нижнему поясам, а крепятся к ним с помощью болтового соединения. Когда стойки отсоединены от поясов, то последние удобно складываются в транспортный пакет (транспак). При этом свободное пространство между верхним и нижним поясами не пустует, а рационально используется: в нем размещаются комплектующие, необходимые для монтажа здания. В зависимости от планировки объекта, там могут располагаться, скажем, двери, окна, линолеум, доборные элементы, плинтуса, наличники, электроконвектор, светильники и проч. В ряде случаев удается даже разместить и стеновые сэндвич-панели, но даже если для них и не остается места, то панели могут быть упакованы в отдельный пакет, который размещается на том же автомобиле, что и транспаки модулей.

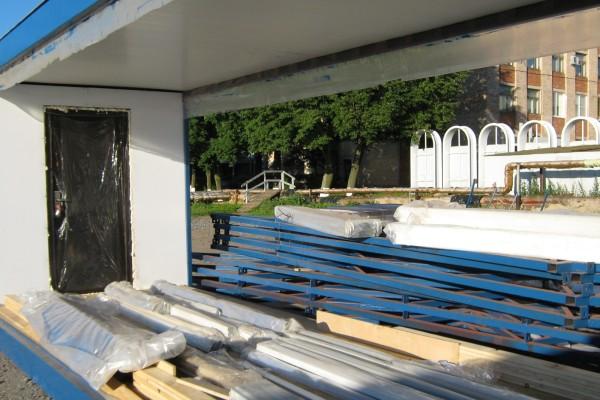

Начинка транспака

Начинка транспака

Что выгоднее: сварные или сборно-разборные модули?

Чтобы понять, какой тип блоков будет выгоден именно для Вашего проекта, необходимо знать примерный объем заказа и расстояние до объета монтажа. Просто укажите длину, ширину, этажность здания и расстояние от Москвы - и получите оценку стоимости.

У нас на сайте Вы также можете построить полноценную 3D-модель здания с более детальным расчетом стоимости.

  • стены - без доп. отделки
  • потолок - ПВХ
  • пол - линолеум
  • наружная стена 80 мм
  • 5 типов планировки
  • стены - отделка ЛДСП
  • потолок - Армстронг
  • пол - линолеум увел. толщины
  • наружная стена 100 мм
  • 5 типов планировки
  • стены - под покраску
  • потолок - Армстронг или иное
  • пол - ламинат, дерево
  • наружная стена 100-120 мм
  • свободная планировка
  • негорючие материала отделки
  • широкие коридоры и лестницы
  • ступени из бетона
  • пожарные гидранты
  • аварийное освещение

Сварные модули

0 руб.

0 руб.

0 руб.

0 руб.

0 руб.





изготовление

монтаж

доставка

всего

экономия

Сборно-разборные модули

0 руб.

0 руб.

0 руб.

0 руб.

0 руб.

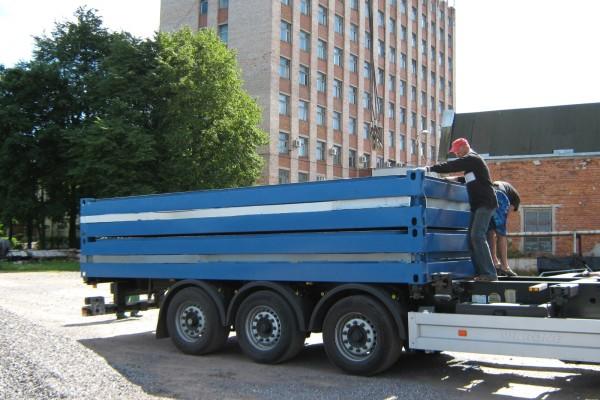

Конечно, т.к. модули поставляются в разобранном виде, то стоимость монтажа несколько увеличивается, но если расстояние до объекта строительства велико, а доставить нужна десятки, а то и сотни модулей, удорожание услуг монтажников с запасом компенсируется сокращением транспортных издержек. Так, в случае использования сборно-разборных модулей, для доставки 8 блоков со всеми необходимыми комплектующими требуется всего лишь одна 12-тиметровая и одна 6-тиметровая машины вместо 4-х длинномеров. Или же, скажем, небольшое здание из трех модулей удается полностью разместить внутри одной единственной 6-тиметровой машины.

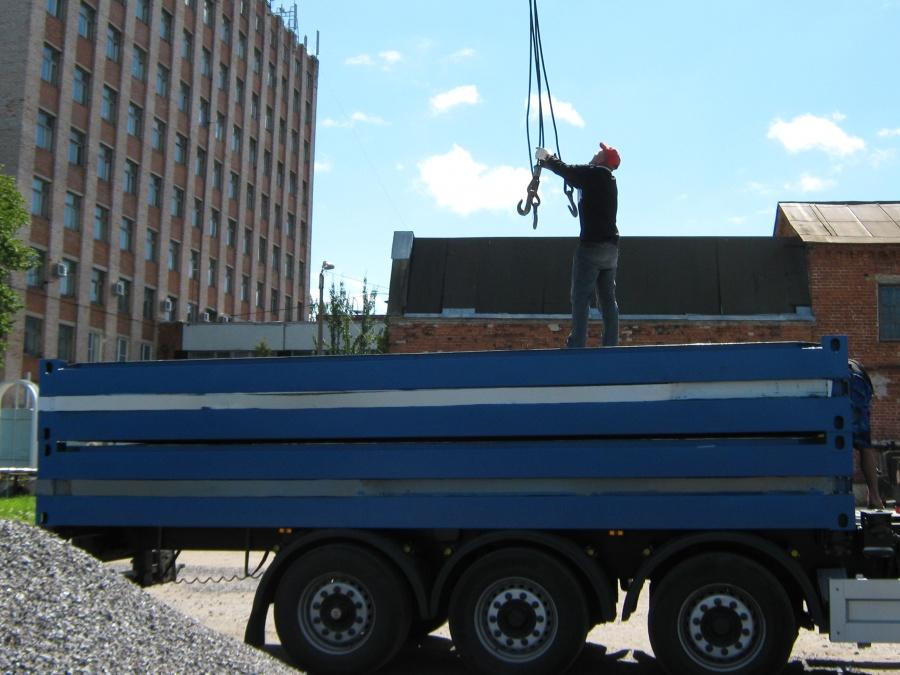

Три блока в одной машине

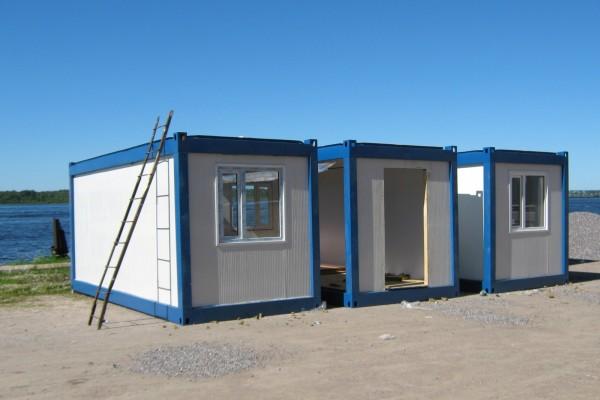

Сборно-разборное здание из трех модулей

По своим прочностным характеристикам сборный модуль нисколько не уступает своей сварной модификации: монтажные узлы выполнены с применением пластин из 12тимиллиметрового листа, а стойки крепятся к поясам с помощью болтов М12 (по 3 болта на каждый стык).

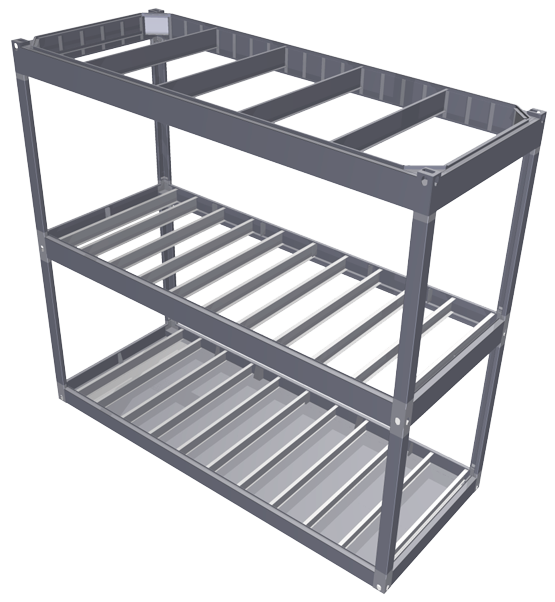

Сборно-разборный модуль с совмещенным средним поясом

Иногда величина транспортных расходов настолько критична, что борьба в кузове длинномера идет за каждый сантиметр. В таких случаях компания СтройМонтажСервис-М готова предложить еще более выгодное решение. Если речь идет о возведении двухэтажного здания, то можно совместить верхний пояс блока первого этажа и нижний пояс блока второго этажа в так называемый средний пояс. Такой подход был недавно опробован нами при выполнении заказа по строительству общежитий для вахтового городка на Ямале. Особенностью этого проекта являются пояса увеличенной высоты, т.к. в них предполагается укладка утеплителя толщиной 300 мм. Совмещение поясов в один позволило выиграть на доставке двух модулей до полуметра свободного пространства.

Нижний пояс

Нижний пояс

Средний пояс

Средний пояс

Верхний пояс

Верхний пояс

Сборный модуль с разборными поясами

Ультра компактные блоки для больших расстояний - новинка 2017 года!

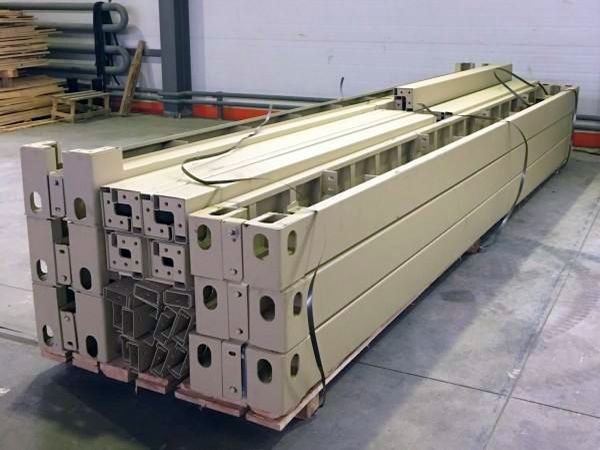

Наше свежее решение, которое мы опробовали в начале 2017 года. В особых случаях, когда требуется осуществлять доставку на расстояния, превышающие 1500 километров, выгодно пойти дальше по пути разборки готового модуля. И да, мы решили полностью разобрать пояса на составные части! Разумеется, такое решение повышает стоимость монтажа на 5-10%, но финансовый эффект потрясающий, ведь в таком виде в один длинномер помещается до 16 модулей! А это дает экономию до 8 раз по сравнению со сварными модулями и до 3 раз по сравнению с классическими разборными! При этом по прочностным характеристикам такие разборные блоки нисколько не уступают своим более цельносваренным аналогам - наши конструктора обо всем позаботились. Обращайтесь за подробностями к нашим менеджерам.

Вертикальные стойки ультра-разборных модулей
