Гибка листового металла различной толщины

Как любая уважающая себя компания, специализирующаяся на изготовлении металлоконструкуций, мы умеем не только резать и сваривать металл, но и гнуть его! Причем самых разных толщин и для самых разных целей. Мы в состоянии изготовить как небольшие гнутые изделия, так и профили длиной до 3000 мм. Максимальная толщина загибаемого нами металла - 8 мм. Если длина сгибаемого ребка не велика, а угол загиба не превышает 90 градусов, то мы можем работать и с листом t = 10 мм. Для выполнения зказов по гибке металла мы обладаем всем необходимым станками.

Итак, в нашем парке имеются следующее оборудование.

Гидравлическая гильотина с ЧПУ SB-K-6/3200

Резка гильотиной - это наиболее производительный тип резки листового металла по сравнению со всеми остальными. Особенно это качество критично при изготовлении гнутых профилей. Наша гильотина оснащена высокопрочными закаленными режущими ножами, благодаря которым удается добиться высококачественного реза. Высокая точность в работе гильотины обеспечивается с помощью современной ЧПУ системы, а также за счет специфической конструкции верхней балки ножниц, которая при совершении рабочего хода перемещается по дуговой траектории (ноу-хау производителя). На своей практике мы убедились, что это не просто маркетинговый ход, а такое инженерное решение в самом деле приносит плоды (раньше мы работали на гильотине с прямым ходом ножниц). Массивная плита в основании станка в сочетании со сварной рабой ножниц хорошо гасит самые малые колебания инструмента.

Гильотина IRON MAC

Гильотина IRON MAC

Гильотина и листа на резку

Гильотина и листа на резку

ЧПУ ESTUN E21S

ЧПУ ESTUN E21S

Рабочее место оператора

Рабочее место оператора

Гильотина и подающие металлические листы вальцы

Гильотина и подающие металлические листы вальцы

Гильотина оснащена ЧПУ ESTUN E21S, основными особенностями которой являются:

  • 2 индикаторных окна для отображения рабочих параметров;
  • индикация положения заднего упора с точностью до 0,1 мм;
  • 21 запоминаемое положение заднего упора;
  • наличие встроенного временного реле.

С такой ЧПУ можно быстро перенастроить станок на новый режим работы, тем самым обеспечив высокую производительность.

Основные характеристики станка:

Параметр Величина
Толщина разрезаемого материала, мм 6
Прочность разрезаемой стали, Н/мм2 450
Длина реза, мм 3200
Угол реза, град 1° 30´
Максимальный отвод заднего упора, мм 600
Производительность, рез/мин более 14
Мощность двигателя, кВт 11

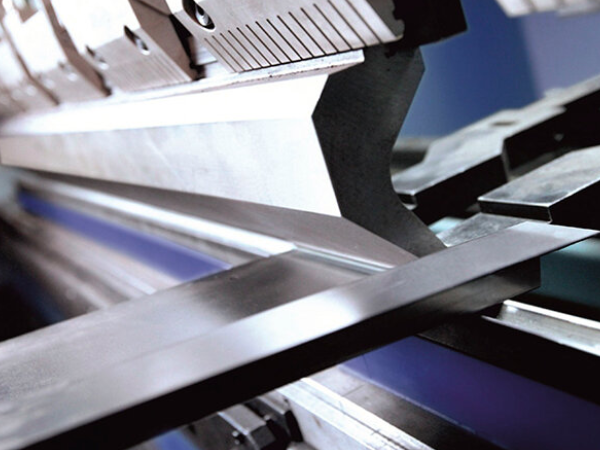

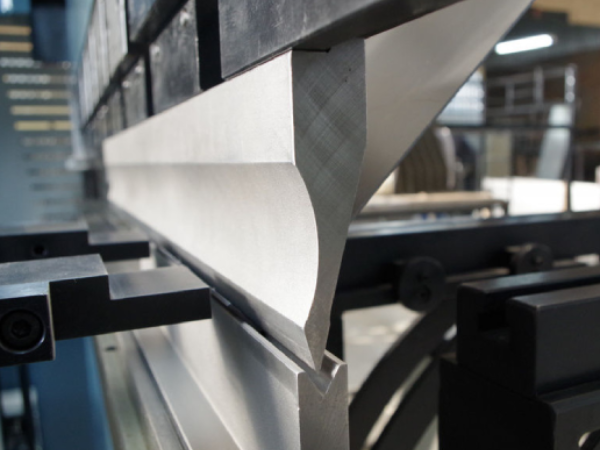

Гидравлический листогиб AMADA HFE M2 1003

Листогиб AMADA - наш основной и незаменимый инструмент для гибки. Данный гидравический пресс является своего рода "классикой" в деле гибки металла. Его удобно обслуживать, он легко перенастраивается, имеет высокую гибкость и производительность. За счет хорошо подбранных производителем технических характеристик данное оборудование обладает оптимальным комбинациями длины гибки/усилия гибки для любых материалов. Среди многих преимуществ листогибов AMADA мы особенно оценили возможность получения равномерного угла гибки без устройств компенсации прогиба и ручной подстройки - это особенно важно при изготовлении длинных профилей. За счет особого конструктива траверс и боковых стоек не необходимости в использовании дополнительной системы бомбирования, что здорово.

Листогиб AMADA HFE

Основные характеристики станка:

Параметр Величина
Номинальное усилие пресса, кН 1000
Длина стола, мм 3110
Расстояние между стойками, мм 2700
Ширина рабочего стола, град 1° 30´
Максимальный отвод заднего упора, мм 60
Ход, мм 200
Количество управляемых осей 4

Ручной листогиб типа ЛРН

Это еще один наш верный помощник в гибке. Нам самим для наших модульных зданий регулярно требуются доборные элементы и нащельники, которые мы производим из тонкостенного листа. Для решения, в первую очередь, именно этой задачи и был приобретен данный простенький, но очень эффективный ручной листогиб. За счет эксцентриковой регулировки прижимной балки и наличия системы компенсации прогиба удается получать изделия очень приличного качества на данном оборудовании. А благодаря неограниченной глубине подачи листа и возможности фиксации прижимной балки в любой точки работать на таком оборудовании одно удовольствие. Для достижения максимальной производительности при выполнении операций гибки листа лучше работать на данном листогибе в паре.

Ручной листогиб и рабочее место операторов

Ручной листогиб и рабочее место операторов

Нащельники из листа 1,2 мм

Нащельники из листа 1,2 мм

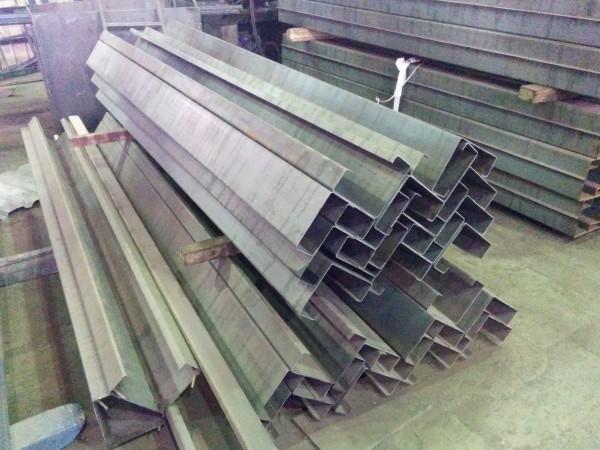

Гнутые уголки

Гнутые уголки

Гнутые швеллеры из тонкого листа

Гнутые швеллеры из тонкого листа

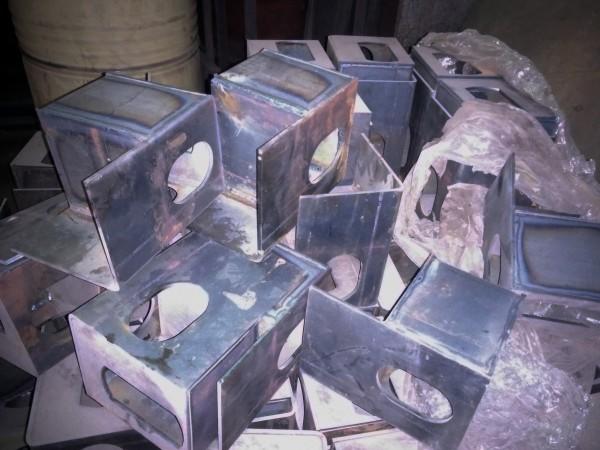

Различные гнутые доборные элементы

Различные гнутые доборные элементы

Основные характеристики станка:

Параметр Величина
Максимальная длина листа, мм 2500
Максимальная толщина листа (при использовании максимальной длины), мм 2,5
Наименьший радиус гибки, мм 2,5
Максимальный угол гибки, град 135°
