Производство профнастила

Относительно недавно, в начале 2014 года, компания СтройМонтажСервис-М в очередной раз расширила свои производственные мощности, установив линию по изготовлению профнастила. Это решение не только положительно сказалось на себестоимости строительства модульных зданий, на которые устанавливается общая кровля, а это 90% заказов, но и позволило нашему заводу выйти на новый рынок.

Профнастил, являясь широко востребованным материалом в строительной сфере, позволяет дешево и эффективно решать самый различный спектр задач, будь то покрытие сооружений или ограждение территорий. Область применения профлиста не ограничивается кровельными работами и строительством заборов - он так же находит свое применение в качестве несущего материала и устройстве несъемной опалубки.

Линия по производству профнастила

Схема линии по производству профнастила.

Наше предприятие предлагает продукцию очень высокого качества, ведь мы работаем на современной прокатной линии от Липецкого завода профилегибочного оборудования. Эта компания имеет огромный опыт в области поставки прокатных станов и по праву считается в нашей стране лидером в этой области. Высочайшее качество выпускаемой продукции обеспечивается преимущественными особенностями этих станков:

  • Скорость прокатки до 45 метров в минуту


    Такая высокая производительность позволяет выполнять заказы большого объема в сжатые сроки.

  • Одновременная схема профилирования


    В отличие от прокатки клином, одновременное профилирование (что означает, что все клети являются полнопрофильными) позволяет улучшить качество получаемого профиля и избавиться от эффекта "елочки" по краям профиля.

  • Шпоночное крепление роликов к валам


    Шпоночное соединение является легко разборным, что позволяет в случае необходимости за короткое время перенастроить стан под другой профиль.

  • Минимальный диаметр вала - 100 мм


    Этот параметр гарантирует, что при профилировании листа валы не прогибаются в середине, а в это, в свою очередь, позволяет получить профиль без эффекта "недокатанности".

  • Удобный разматыватель


    В отличие от двухопорной конструкции, данный разматыватель не повреждает внутренню поверхность рулона. Кроме того, удобная система настройки под различные внутренние диаметры рулонов позволяет использовать нестандартное сырье, в том числе китайского производства.

Линия по производству профнастила (стан и отрезной станок)

Линия по производству профнастила (стан и отрезной станок)

Линия по производству профнастила

Линия по производству профнастила

Шкаф управления и профилегибочный стан

Шкаф управления и профилегибочный стан

Вальцы профилегибочного стана

Вальцы профилегибочного стана

Процесс прокатки листа

Процесс прокатки листа

Завершение прокатки листа

Завершение прокатки листа

Процесс изготовления профнастила

Процесс изготовления профнастила

Гильотинные ножницы прокатного стана

Гильотинные ножницы прокатного стана

  • Линия по производству профнастила (стан и отрезной станок)
  • Линия по производству профнастила
  • Шкаф управления и профилегибочный стан
  • Вальцы профилегибочного стана
  • Процесс прокатки листа
  • Завершение прокатки листа
  • Процесс изготовления профнастила
  • Гильотинные ножницы прокатного стана

Установленная в нашем цеху линия имеет 13 клетей и может катать оцинкованные листы толщиной 0,4 - 0,5 мм (в том числе крашенные) и позволяет получать следующие профили:

  • С-10
  • С-18
  • МП-20
  • С-21

Профнастил от завода СтройМонтажСервис-М

По-умолчанию наш прокатный стан настроен на изготовление профлиста по нашим собственным техническим условиям ТУ 1120-001-17418347-2013. Разработанный нами профиль приближен к профнастилу С-21, но имеет ряд отличий, которые позволяют снизить себестоимость продукции при практически идентичных жесткостных характеристиках. Так, наш профлист имеет такую же высоту 21 мм, но иную конфигурацию волн.

Справочные величины по ТУ 1120-001-17418347-2013 на 1 м ширины
Толщина материала При сжатых узких полках При сжатых широких полках
Момент инерции, см4 Момент сопротивления, см3 Момент инерции, см4 Момент сопротивления, см3
Ix Wx1 Wx2 Ix Wx1 Wx2
0.4 2.92 4.36 2.04 2.09 1.89 2.09

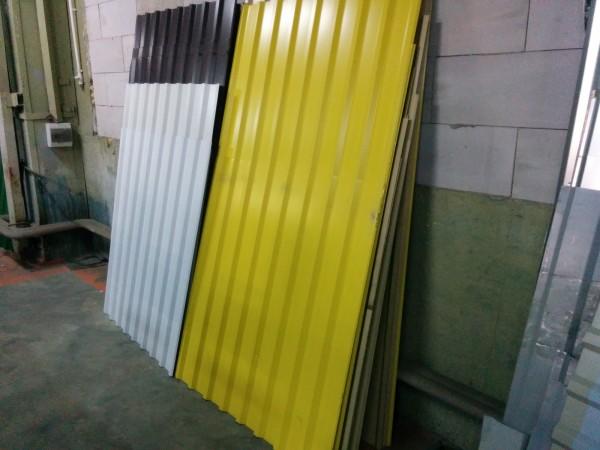

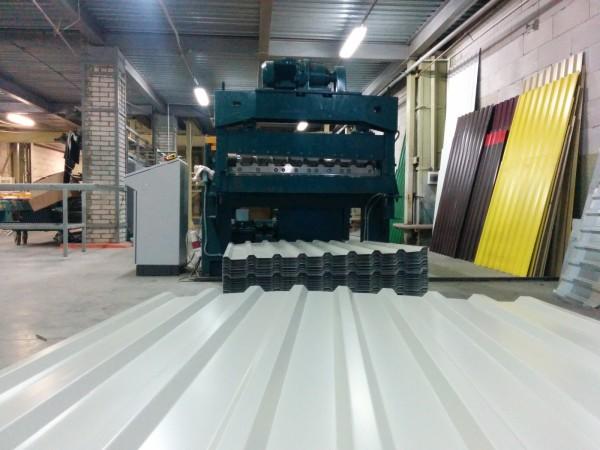

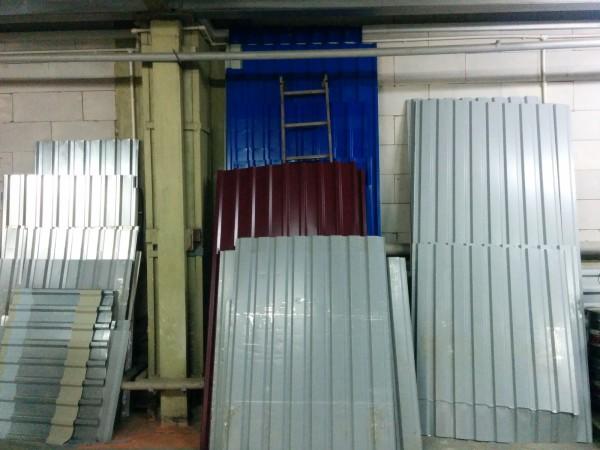

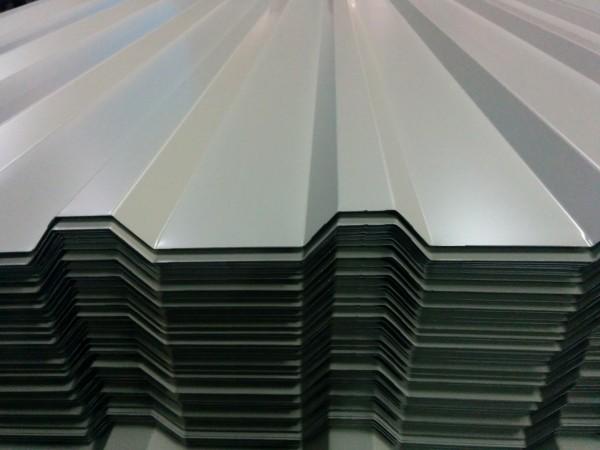

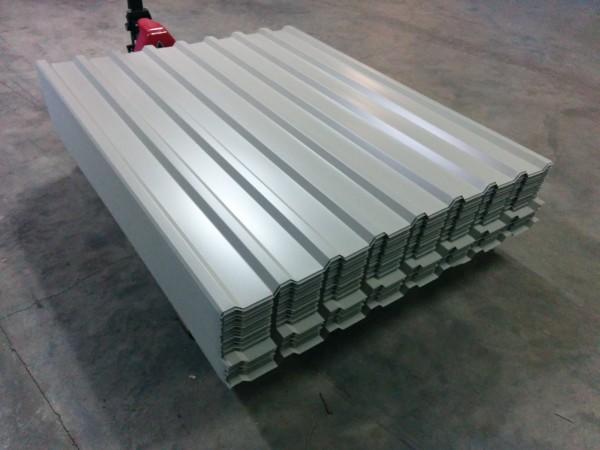

Результаты работы
