Блочно-модульная котельная (БМК) — это мобильная установка, которая может обеспечить отопление или подачу горячей воды для коммерческого/промышленного применения. БМК устанавливают для теплоснабжения и водоснабжения образовательных учреждений, производств, складских помещений, коммерческих организаций и жилых зданий. Изготовление модульной постройки снижает инженерную сложность, автоматизирует задачи, уменьшает затраты на установку.

Котлы, как правило, размещаются в отдельно построенных зданиях — блочных котельных. Такие сооружения выглядят как модульные блоки. Строительство проводится в заводских условиях, а после его завершения контейнеры доставляют на площадку в максимально готовом для установки виде. Модульные блоки не должны располагаться в помещениях с большим скоплением людей, рядом со смежными или основными эвакуационными выходами. Пол помещения должен быть ровным, без ступенек, с защитой от протекания стен из-за погодных условий или затопления.

Источники топлива для блочно-модульной котельной

Передвижные БМК могут быть оборудованы для работы на различных видах топлива:

  • сжиженный и природный газ — удобно использовать на объектах, где проведена газификация;
  • дизель, масло, мазут — актуально, если нет возможности подключить БМК к газопроводу;
  • твердые источники — опилки, щепки, древесина, уголь, торф. Чаще такие блочные котельные устанавливают на лесопилках, заводах, расположенных вдалеке от населенных пунктов;
  • комбинированный метод отопления — применяется для одновременной подачи нескольких видов топлива. Если газ заканчивается, котел продолжает работу на дизеле или любом другом виде топлива.

Фото Блочно-модульная котельная 5 Мвт
Фото Блочно-модульные котельные на твердом топливе
Фото Дизельная блочно-модульная котельная

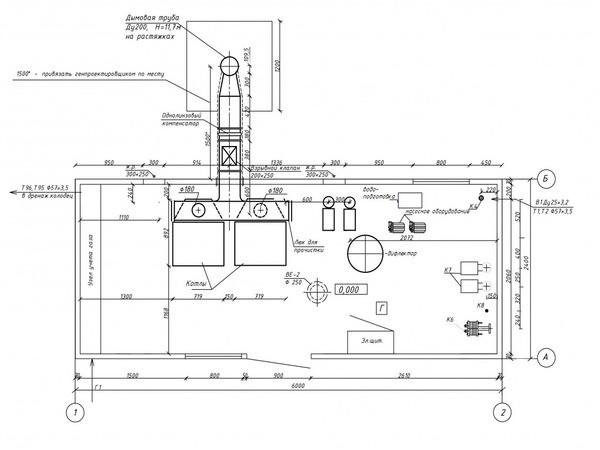

Фото Газовая котельная МКУ

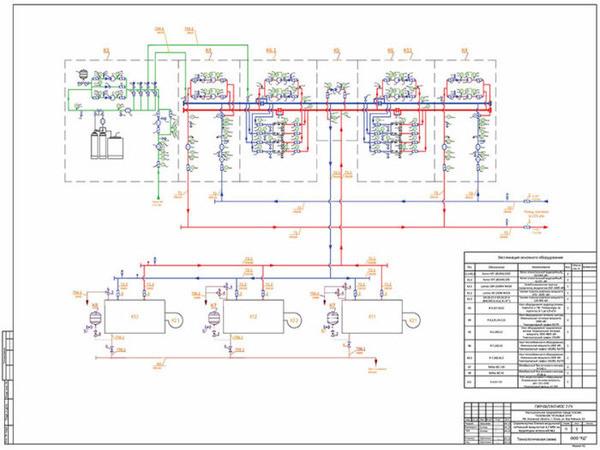

Фото Схема модульной котельной горячего водоснабжения

Конструкция и устройство блочно модульных котельных установок

БЛОЧНО МОДУЛЬНАЯ КОТЕЛЬНАЯ

Здания проектируются в виде модулей, обладают высокой прочностью, а также долговечностью. Они поставляются предварительно оснащенные котлом на биомассе, хранилищем топлива, системой дымохода, буферным баком, расширительным сосудом, системными насосами, всеми компонентами и трубопроводами.

В качестве альтернативы блоки можно задействовать только для хранения топлива или просто для размещения оборудования. Все электрические соединения также предварительно установлены вместе с освещением. Постройка может включать в себя одно-трехфазные преобразователи, где это необходимо. Цена проекта и установки автономной БМК зависит от площади конструкции и комплектующих.

Счетчики тепла также могут быть предварительно сконфигурированы в соответствии с требованиями и установлены готовыми к использованию. Мы можем добавить в проект ряд опций, включая наружные двери, раздвижные панели крыши, чтобы обеспечить подачу топлива напрямую внутрь.

Дизайн контейнеров разрабатывается индивидуально. У нас есть готовые проекты с износостойкими плитами толщиной 3 мм.

Применение блочно-модульных котельных

БМК чаще всего используется для теплоснабжения при аварийной ситуации (станция быстро подключается к имеющейся системе). Её можно применять для обогрева коттеджных и вахтовых посёлков, а также других объектов жилищного, промышленного и социального назначения. Блочно-модульная котельная строится с использованием сэндвич-панелей. Т.к. блоки утеплены - удаётся снизить потери тепла.

Комплектация блочно-модульной котельной включает:

  • автоматику и все необходимые для работы датчики;
  • водогрейное оборудование;
  • систему газопровода (для повышения производительности можно объединять в единую сеть);
  • измерительные приборы;
  • болтовые соединения;
  • систему вентиляции и удаления дыма;
  • подводку коммуникаций;
  • фланцы.

Здание блочно-модульной котельной имеет компактные размеры, но при этом полностью справляется со своими функциями. При транспортировке используются фальшстены (для предотвращения порчи или воровства). Они снимаются уже после доставки на место. С момента доставки оборудования и до начала работы проходит не более пяти дней.

Поскольку заводская сборка БМК осуществляется по проектной документации и после предварительных согласований, отсутствует риск затягивания времени подключения (не возникает нужды в переделках и исправлении недочётов). Главный ее недостаток - чувствительность к перепадам напряжения в сети, а также к некачественному топливу.

Принцип работы блочно-модульной котельной

Газовая блочно-модульная котельная

В котлы подается вода, она нагревается за счет сгорания топлива. Процесс длится пока температура жидкости не достигнет необходимого показателя. Далее вода по трубопроводу поступает в систему. После того как жидкость отдает часть тепла, возвращается в БМК и этот процесс повторяется.

Проектирование блочной котельной имеет много общего с разработкой плана помещения для оборудования холодильной установки. У обеих конструкций особые требования к производству. Каждый котел должен иметь надежное устройство защиты от блокировки избыточного давления. БМК включает возможность слива котла без создания опасных условий отключения дренажной трубы в проходе.

БКМ нуждается в достаточной вентиляции воздуха. Кроме того, должен быть выход газовых паров от утечки газа на улицу, чтобы избежать образования опасных газов. При проектировании мы учитываем прокладку водопроводных труб, которые могут замерзнуть, если их установили вблизи решетки наружного воздуха. Часто вентиляционные каналы блочной котельной заканчиваются над полом: холодный воздух поступает и остается на уровне пола. Этот же холодный воздух может мигрировать вокруг трубы, в которой есть вода, что приводит к замерзанию трубы.

Цена строительства блочно модульных котельных

Наименование Мощность, кВт Средняя цена, руб. с НДС
1 МКУ-100 100 2533125 руб.
2 МКУ-200 200 2777250 руб.
3 МКУ-300 300 2920005 руб.
4 МКУ-400 400 3454500 руб.
5 МКУ-500 500 3659250 руб.
6 МКУ-600 600 3921750 руб.
7 МКУ-700 700 4147500 руб.
8 МКУ-800 800 4200000 руб.
9 МКУ-900 900 4536000 руб.
10 МКУ-1000 1000 4764375 руб.
11 МКУ-1200 1200 5525625 руб.
12 МКУ-1400 1400 5927250 руб.



Особенности монтажа БМК

В зависимости от мощности и количества необходимого оборудования модульные тепловые установки могут состоять из одного или нескольких блоков. Для повышения транспортабельности крупногабаритные модули собираются на месте из двух частей. Таким образом можно построить целый комплекс связанных между собой БМК.

Чтобы установить блочно-модульную котельную, достаточно сформировать бетонную подушку толщиной 15-20 см. После подключения к системам отопления и электропитания должны быть осуществлены пуско-наладочные работы.

Проектирование и сборка блочной котельной — сложный процесс, так как необходимо учесть все элементы, а также их правильное расположение в помещении. На что нужно обратить внимание:

  • оборудование должно быть установлено на ровной поверхности;
  • дымоход, многочисленные трубы, входящие и выходящие из котла, собираются с предохранительными клапанами;
  • входная вода из резервуара для конденсата подключается к насосу для подачи воды;
  • резервуар для конденсата должен иметь аэрационную трубу и резервуар для охлаждения слива;
  • сливные отверстия котла подключаются к охладителю и сливу воды;
  • трубы должны быть изолированы соответствующим материалом;
  • необходимо получить разрешение на окончательную установку, оформить документы на ввод БМК в эксплуатацию.

Если Вы высоко цените качество, но не хотите платить неоправданно высокую цену, позвоните в компанию «СМС-М». ООО «СтройМонтажСервис-М» производит надёжные блок-модульные котельные по цене от 2533125 ₽.

Технические характеристики БМК

БЛОЧНО МОДУЛЬНАЯ ГАЗОВАЯ КОТЕЛЬНАЯ

Напряжение электросети, В 220/380
Топливо Газ природный ГОСТ 5542. Дизельное топливо. Мазут
Температурный режим котельной, °С 95 (115) - 70
Температура уходящих газов, при номинальной теплопроизводительности, °С 160-190
Коэффициент полезного действия (без учета потерь в теплосетях), % 99,5
Режим работы котельной Автоматизированный

Мощности блочно-модульных котельных

Тип котельной Номинальная теплопроизводительность, МВт (Гкал/час) Потребляемая мощность, кВт не более Габаритные размеры блочной котельной, м
МКУ-240 0,24 (0,21) 3,0 7,2x2,45x3,1
МКУ-300 0,3 (0,26) 3,7 7,2x2,45x3,1
МКУ-400 0,4 (0,34) 4,3 8,6x2,4x3,1
МКУ-500 0,5 (0,43) 5,8 8,6x2,4x3,1
МКУ-600 0,6 (0,52) 8,0 8,6x2,4x3,1
МКУ-700 0,7 (0,6) 11,0 8,6x2,4x3,1
МКУ-800 0,8 (0,69) 11,7 4,8x7,2x3,2
МКУ-1000 1,0 (0,86) 12,2 4,8x7,2x3,2
МКУ-1240 1,24 (1,06) 13,0 4,8x7,2x3,2
МКУ-1600 1,6 (1,38) 16,0 4,8x7,2x3,2

Преимущества блочно-модульной котельной

Блочно-модульная котельная

БМК имеет следующие важные преимущества:

  • Модули легко транспортируются на любое расстояние и с использованием любого грузового транспорта;
  • Оборудование быстро монтируется, работает на разном виде топлива, достигает любой мощности (модули можно объединять, при этом каждый из них имеет мощность 0,1-40 МВт);
  • Комплектация продумана до мелочей (необходимое оборудование, а также система удаления дыма);
  • Блочная котельная может работать в частичном или полном автономном режиме.

Чтобы купить блочно-модульную систему котельных установок с доставкой и монтажом в Москве под ключ, нужно позвонить или оставить заявку на нашем сайте. Компания ООО «СтройМонтажСервис-М» занимается разработкой проектов модульных зданий, производством и монтажом. Мы доставляем сборные блоки на объекты, сами собираем и даем гарантию, что сооружение безопасно для эксплуатации. Стоимость каждого модульного здания рассчитывается с учетом особенностей конструкции.
