В переводе с латинского языка "firmus" означает "прочный", что полностью отражает суть всех металлических ферм. Этот тип геометрически неизменных металлоконструкций находит широкое применение в строительстве ‒ при сравнительно небольших габаритах они имеют хорошую несущую способность (их элементы работают на осевые усилия ‒ на сжатие и растяжение). Если стержни располагаются в одной плоскости, то металлоконструкцию называют плоской, а если в разных ‒ пространственной.

Сфера применения

Такие металлоконструкции могут использоваться для перекрытия больших пролетов ‒ они облегчают вес, уменьшают расход материалов, экономят время, снижают трудозатраты. Также они находят применение при возведении всевозможных строительных конструкций: подиумов, тентов, павильонов и пр.

Основные типы

Классификация ферм осуществляется не только по конструктивным особенностям и материалу, но также по типу поясов (очертанию контура), типу решетки и способу опирания.

По типу поясов фермы делят на:

Фермы арочные

Арочные

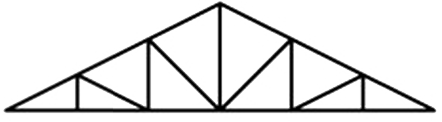

Фермы треугольные

Треугольные

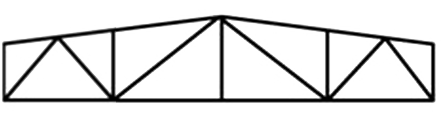

Фермы трапецевидные

Трапецевидные

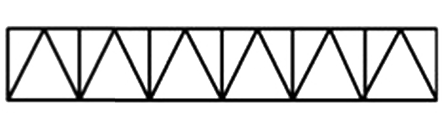

Фермы с параллельными поясами

С параллельными поясами.

Параллельные находят применение при обустройстве плоской кровли. Обычно фермы с параллельными поясами заказывают при строительстве складов, крупных строительных центров, общественных учреждений. Треугольные и трапециевидные незаменимы при строительстве зданий со скатной крышей (благодаря простой конструкции стоимость их невелика). Арочная ферма находит применение в случае, если на первый план выходят эстетические требования. Сложность исполнения сказывается на цене (заплатить придется несколько дороже).

В инженерной практике перечисленные выше конструкции используются чаще всего. Помимо них находят применение вспарушные, параболические (сегментные), многоугольные (полигональные), рыбчатые фермы.

Конструкционные особенности

Для изготовления ферм обычно используют электросварные профильные трубы, имеющие круглое или квадратное сечение. Несколько реже находит применение двутавр. Этот профиль имеет сечение, напоминающее букву "Н". Он в 7 раз прочнее и в 30 раз жестче квадратного профиля.

В некоторых случаях на изготовление ферм идет швеллер (двойной уголок) ‒ профиль с П-образным сечением. Такой вариант исполнения позволяет сэкономить до 30% металла и облегчить конструкцию (не в ущерб прочности). Швеллер можно располагать симметрично и кососимметрично.

Элементами фермы являются: стойка и пояс, раскос и опорный раскос (шпренгель). Для соединения используют фасонки ‒ фасонные металлические листы прямоугольной, треугольной или трапециевидной формы. Фиксация может осуществляться путем сварки или болтового соединения.

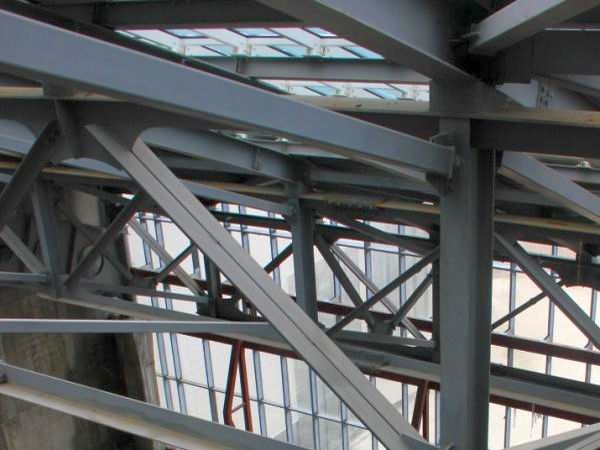

Фото Фермы кровли спортивного комплекса

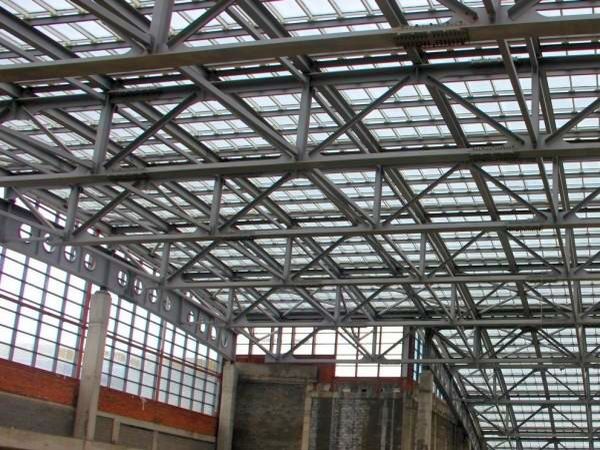

Фото Кровля спортивного комплекса

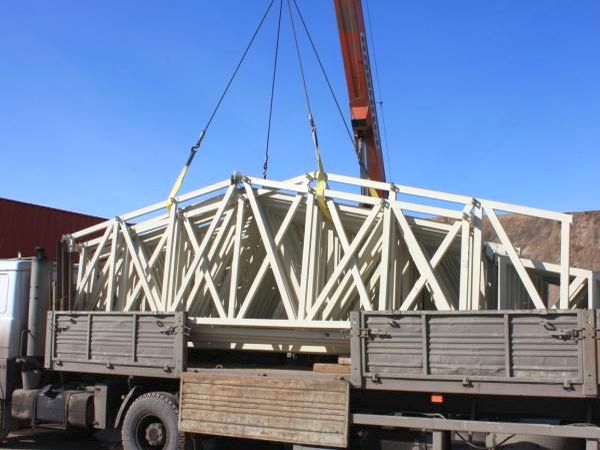

Фото Трапецевидные фермы для модульного здания

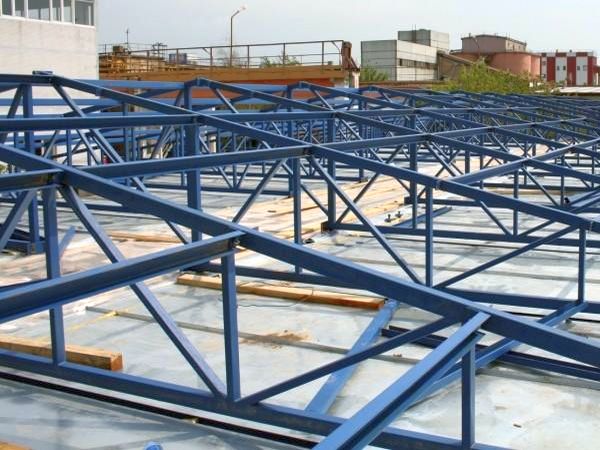

Фото Монтаж кровли модульного здания

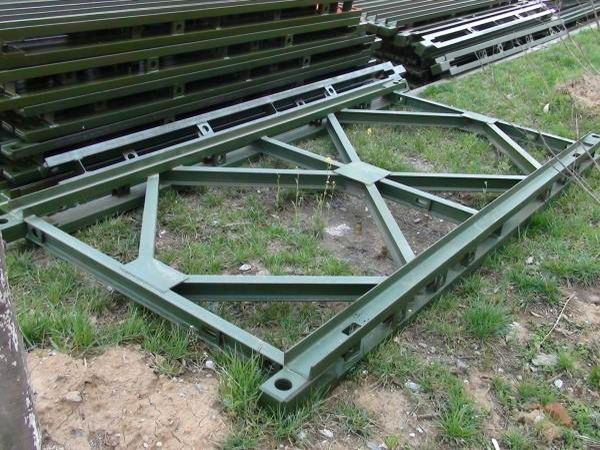

Фото Сегмент фермы с параллельными поясами
Фото Треугольная ферма

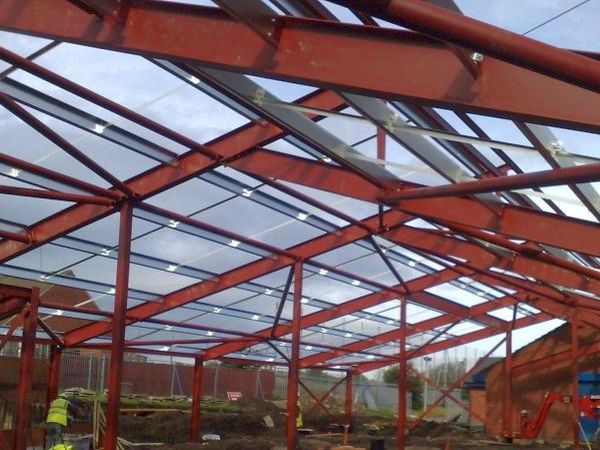

Фото Скатная кровля ангара с фермой-балкой

Типовые и нестандартные решения

Как показывает практика, при возведении производственных и складских помещений, имеющих большую площадь, чаще всего находит применение серия 1.263.2-4 вып.4 (материал для изготовления ‒ гнутосварные профили, форма сечения ‒ прямоугольная). Ширина пролета варьируется в пределах от 15 до 30 м (с шагом в 3 м) при наклоне кровли 3% (1-2 градуса). В случае, если в здании нестандартные пролеты, наши специалисты выполнят работу в точном соответствии с Вашим ТЗ (при реализации проекта обязательно учитываются внешние нагрузки, соблюдаются требования, диктуемые СНиП П-23-81 и СНиП 2.01.07-85).

Ферма для низкоскатной кровли модульного здания
Кровля быстровозводимого здания из составных ферм
Двускатные фермы для здания из блок-контейнеров

Наши возможности

Наш цех по производству металлоконструкций имеет высокие потолки и оснащен самым современным оборудованием (для выполнения подъемно-транспортных работ используются пятитонные краны-балки). Специалисты компании СМС-М возьмутся за выполнение проекта любой сложности (высота ферм может достигать 3 м, а длина ‒ 12 м). Преимущества работы с нами: быстрые сроки выполнения заказа, выгодные цены, отличное качество металлоконструкций.
